Обзор архитектуры

Верхнеуровневая архитектура​

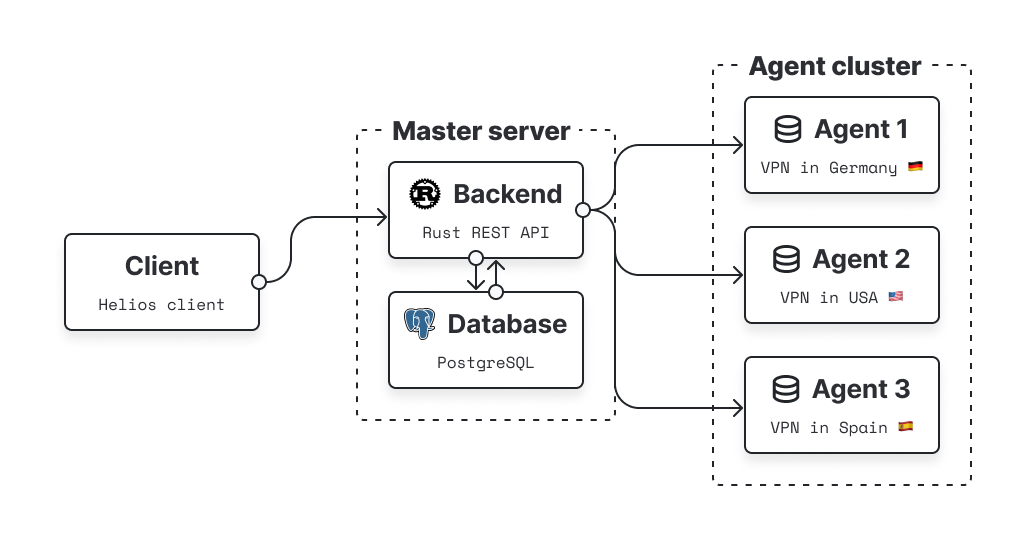

Top level architecture

Верхнеуровневая архитектура состоит из:

  • Client - это приложение, которое используется пользователями для взаимодействия с платформой. Helios Client это нативное приложение для мобильных устройств на базе Android и iOS, десктопное приложение для Windows, macOS и Linux.
  • Master Server - это сервер, который управляет всеми другими серверами в системе. Он отвечает за управление пользователями, сессиями, хранение данных и другие важные функции. Он содержит:
    • Backend - rust REST API сервер, который обрабатывает запросы от клиентов и взаимодействует с базой данных. Так же взаимодействует с агентами для создания конфигураций и управления ими.
    • Database - это хранилище данных, которое используется для хранения информации о пользователях, конфигурациях, сессиях и других данных.
  • Agent Cluster - это кластер серверов, которые находятся в разных странах и регионах. Они выступают в роли VPN серверов.
    • Agent server - это сервер, который обрабатывает трафик от клиентов и перенаправляет его на нужный адрес. Он также отвечает за шифрование и дешифрование трафика, а так же генерацию конфигураций для клиентов.

Устройство компоузов​

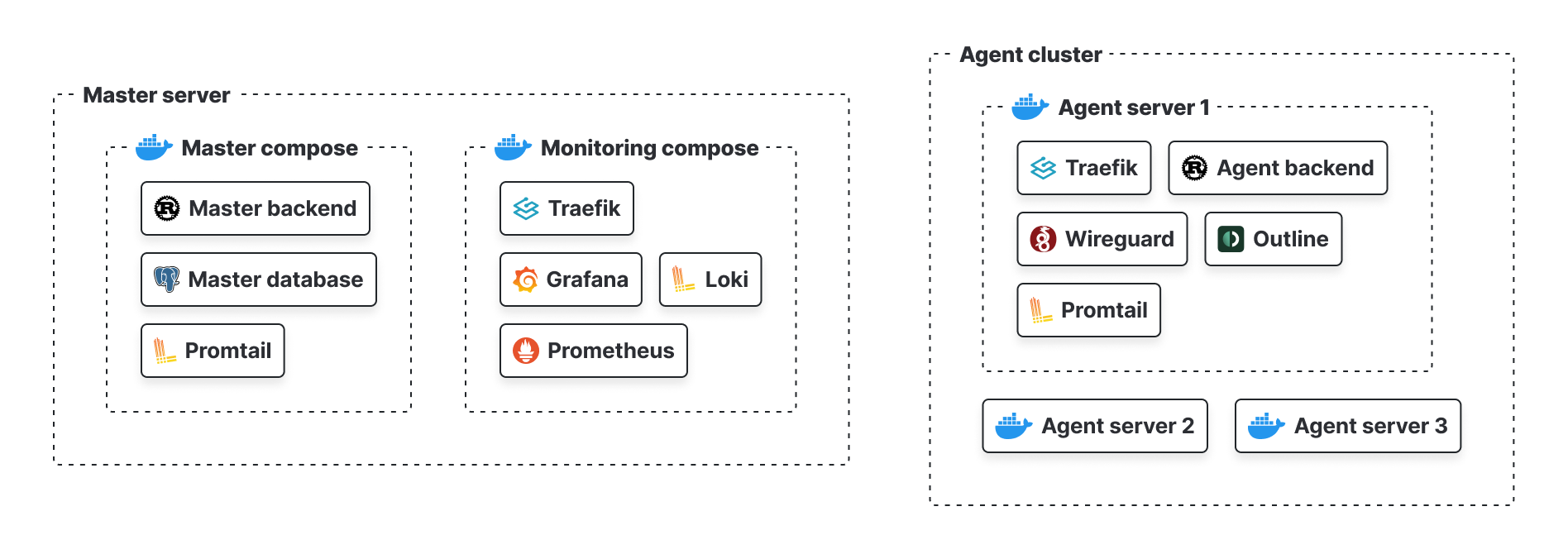

Docker level architecture

Серверы

Master compose и Monitoring compose поднимаются на серверах, которые находятся в облаке, либо на одном сервере. Agent compose поднимается на агент серверах, которые находятся в разных странах и регионах.

Выделим 3 основных комоуза:

  • Master compose - это композ, который содержит в себе все сервисы, которые относятся к бизнес логике продукта:
    • Backend - rust REST API сервер
    • Database - PostgreSQL база данных
    • Promtail - сервис для сбора логов
  • Monitoring compose - это компоуз, который содержит в себе сервисы для мониторинга и логирования:
    • Prometheus - сервис для сбора метрик
    • Grafana - сервис для визуализации данных
    • Loki - сервис для хранения логов
    • Traefik - сервис для маршрутизации трафика, так же выступает в роли SSL провайдера
  • Agent compose - поднимается на каждом агент сервере и содержит в себе сервисы для обработки трафика:
    • Traefik
    • Agent backend - rust REST API сервер, который взаимподействует с впн протоколами и генерирует конфигурации для клиентов
    • Wireguard - VPN провайдер
    • Outline - VPN провайдер
    • Promtail

Взаимодействие между компонентами​

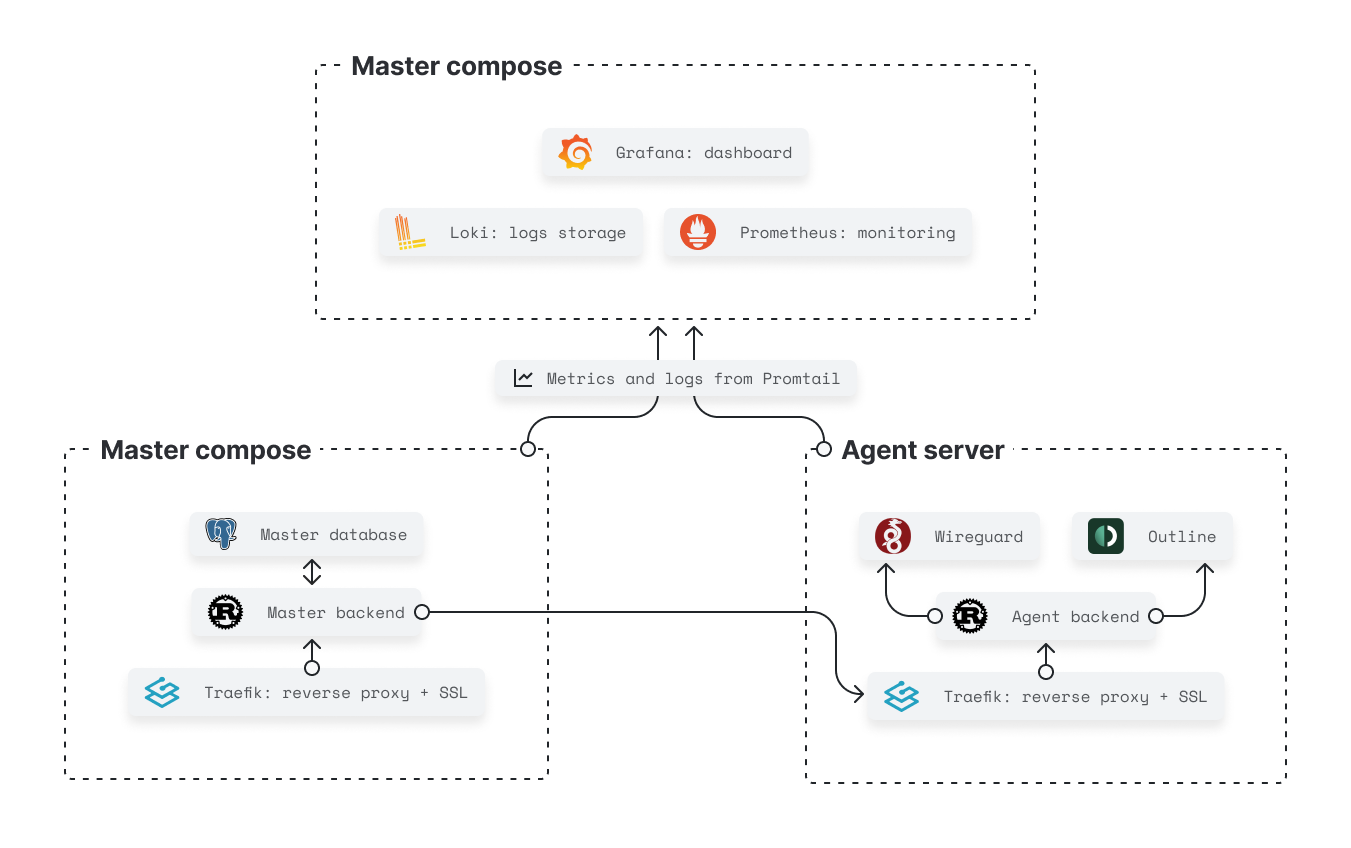

Flow

На всех серверах, поднимается Traefik, который отвечает за маршрутизацию трафика и выступает в роли SSL провайдера. То есть мы обеспечиваем безопасное соединение между клиентом и сервером, а так же повышаем удобство запросов благодаря доменным именам.

Проследим за событиями, которые происходят при подключении клиента к VPN серверу:

  1. Клиент отправляет запрос на доменное имя сервера.
  2. Traefik на сервере принимает запрос и перенаправляет его на Master backend.
  3. Master backend обрабатывает запрос и взаимодействует с Database для получения информации о пользователе.
    • Если есть свободные конфиги, то Master backend отправляет конфигурацию клиенту.
  4. Master backend отправляет запрос на Agent backend для генерации конфигурации.
  5. Agent backend взаимодействует с VPN провайдерами и генерирует конфигурацию.
  6. Agent backend отправляет конфигурацию на Master backend.
  7. Master backend сохраняет конфигурацию в Database и отправляет ее клиенту.
Логи и Метрики

В каждом компоузе стоит Loki плагин и Promtail, которые собирают логи и отправляют их в Loki. Так же в каждом компоузе на необходимых сервисах есть Prometheus endpoint, который собирает метрики и отправляет их в Prometheus из Monitoring compose.

Затем Grafana использует Prometheus и Loki для визуализации данных.
